Монтаж мягкой кровли Ондувилла

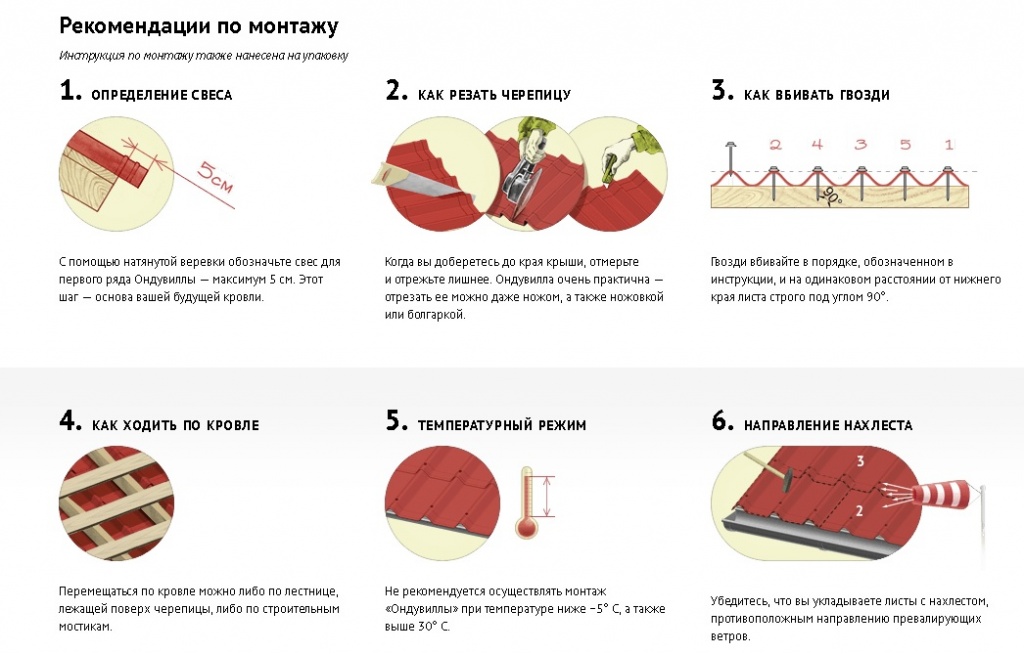

Рекомендации по монтажу кровли Ондувила.jpg

Выбор обрешетки

в зависимости угла ската устанавливается "Сплошная или Разреженная обрешетка"

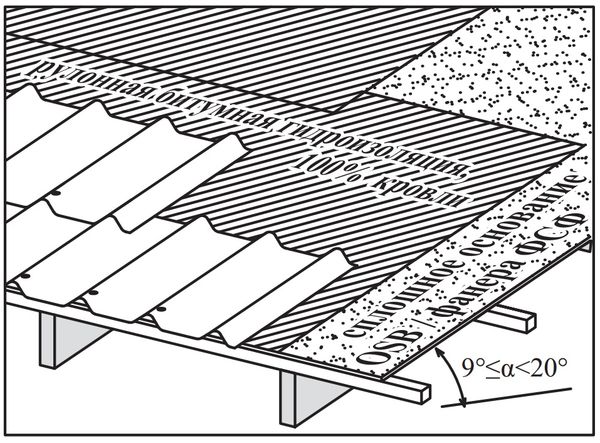

а) Сплошная обрешетка устанавливается при наклоне ската от От 9°(15%) до 20°(36%)  градусов
Ондувила должна укладываться на сплошную обрешетку из ОСП или фанеры ФСФ. При таком уклоне необходимо использовать подкладочную рулонную битумную гидроизоляцию по всей поверхности кровли

Ондувила _1.jpg

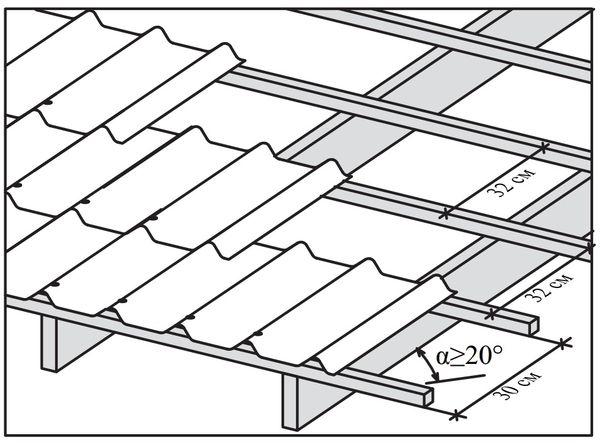

б) Разреженная обрешетка устанавливается при наклоне от 20° (36%) Ондувилла может укладываться на обрешетку из бруска или доски.
Шаг между первыми двумя элементами обрешетки 30 см. Следующие бруски устанавливаются с шагом 32 см.

Ондувила _2.jpg

Начало монтажа


Перед монтажом рекомендуется проверить скаты крыши на прямоугольность. Если на скате имеются отклонения, то необходимо провести вертикальную линию, чтобы впоследствии ориентироваться на нее при укладке. Не рекомендуется монтаж Ондувиллы при очень низких отрицательных (до -5°С) и высоких положительных температурах (от +30°С). Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики. Не рекомендуется
растягивать или поджимать лист более чем на 1 см.

Ондувила _3.jpg

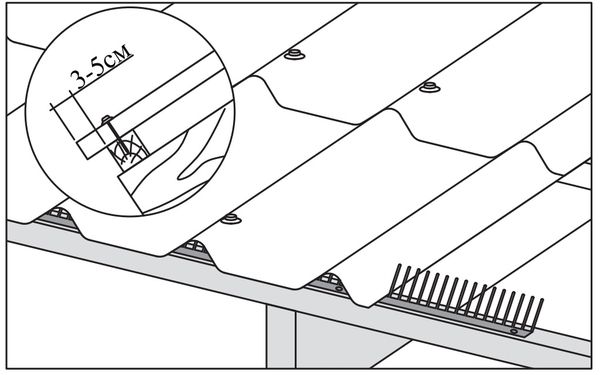

Первые листы черепицы Ондувилла укладываются со свесом 3-5 см от края обрешетки.
Для защиты от птиц и насекомых устанавливают универсальный вентилируемый заполнитель (длина заполнителя 1 метр)


Порядок монтажа

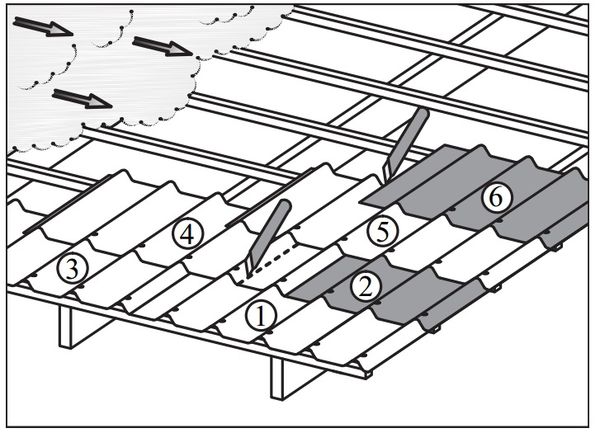

Начинать укладывать черепицу необходимо с противоположного превалирующим ветрам края крыши. Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа

Ондувила _4.jpg

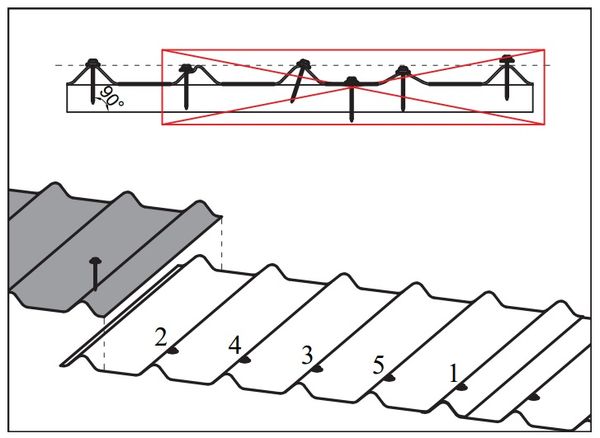

Фиксация черепицы


Ондувила _5.jpg

Внимание!
Требуется соблюдать порядок и правильность забивания гвоздей, чтобы исключить деформацию черепицы!


Монтаж щипца (фронтона)

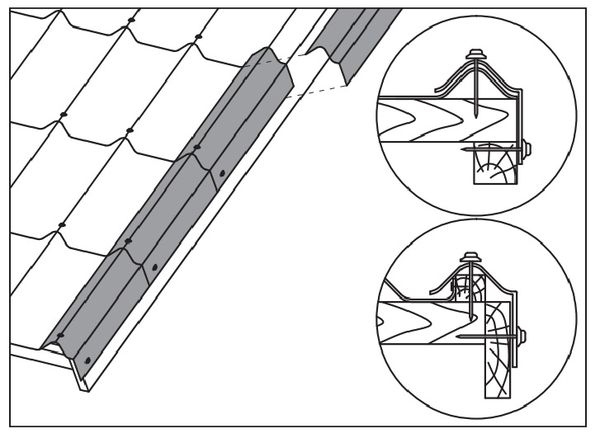

Установка щипцовых элементов начинается от карниза и продолжается до конька с нахлестом 8 см. (можно ориентироваться по поперечным выступам)

Ондувила _6.jpg

* Характеристики щипца:
Полная длина: 1,04 м
Полезная длина: 0,96 м
Нахлест: 8 см


Оформление коньков кровли

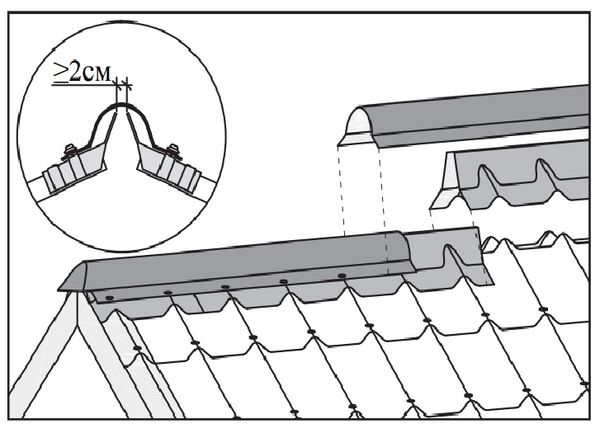

При оформлении конька, на оба ската устанавливаются покрывающие фартуки с нахлестом в 4 см.
Верхние части фартуков, находящихся на разных скатах, должны располагаться на расстоянии не менее 2 см друг от друга для обеспечения выхода воздуха. Сверху стык фартуков перекрывают коньками.
На концах конька здания устанавливаются торцевые коньки. Нахлест коньковых элементов составляет 8 см. Коньки крепятся в каждую волну нижележащей черепицы в дополнительные доски обрешетки.

Ондувила _7.jpg

* Характеристики конька:
Полная длина: 1,06 м
Полезная длина: 0,98 м
Нахлест: 8 см

  *Характеристики торцевого конька:
Полная длина: 1,06 м
Полезная длина: 0,98 м
Нахлест: 8 см

* Характеристики покрывающего фартука:
Полная длина: 1,02 м
Полезная длина: 0,98 м
Нахлест: 4 см


Оформление ребер кровли

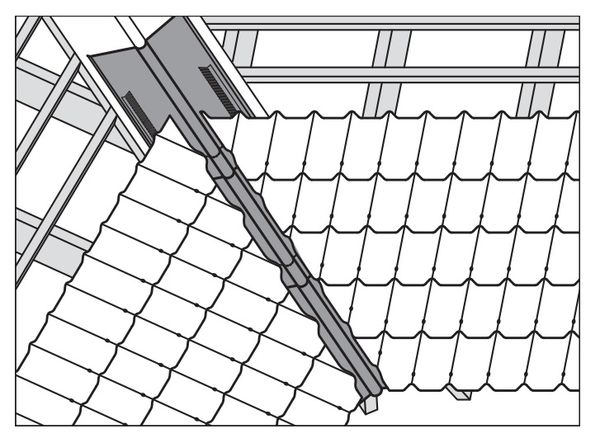

При оформлении рёбер стык скатов герметизируется дышащей изоляционной прокладкой. Поверх прокладки устанавливаются коньки Ондувилла. На концах рёбер здания устанавливаются торцевые коньки. Нахлест коньковых элементов составляет 8 см. Коньки крепятся в каждую волну нижележащей черепицы, в дополнительные доски обрешетки

Ондувила _8.jpg

* Характеристики конька:
Полная длина: 1,06 м
Полезная длина: 0,98 м
Нахлест: 8 см

* Характеристики торцевого конька:
Полная длина: 1,06 м
Полезная длина: 0,98 м
Нахлест: 8 см

* Характеристики дышащей изоляционной
прокладки:
Длина: 5,0 м
Ширина: 15 см


Монтаж ендовы


Для оформления ендов используются специальные ендовы. Для их крепления требуется дополнительная обрешет-ка. Нахлест элементов ендовы составляет 15 см. Рекомендуется использование подкладочной гидроизоляции для защиты от протечек и универсального вентилируемого заполнителя для защиты от птиц и мусора.

Ондувила _9.jpg

* Характеристики ендовы:
Полная длина: 1,0 м
Полезная длина: 0,85 м
Нахлест: 15 см


Оформление примыкания кровли к стене/печной трубе


Для оформления примыкания кровли к стене/трубе используется покрывающий фартук и гидроизоляционная лента с металлическим покрытием Ондуфлеш-Супер.

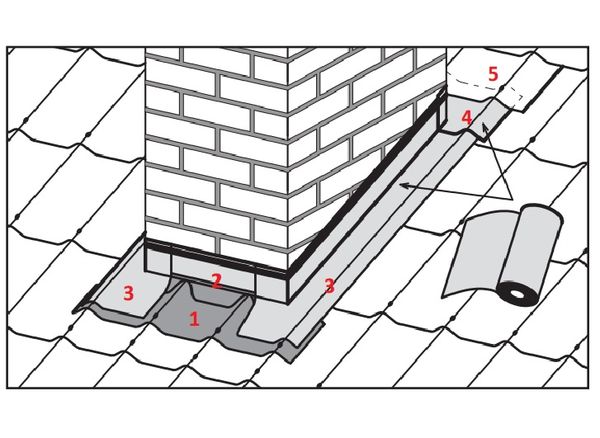

Первоначально устанавливается покрывающий фартук [1] снизу трубы. Фартук прибивается по каждой волне нижележащей черепицы Ондувилла. При помощи Ондуфлеш-Супер герметизируется стык фартука со стеной [2]. После этого при помощи ленты Ондуфлеш-Супер оформляются боковые стыки [3] и верх трубы [4]. Лента должна заходить на вертикальную поверхность не менее чем на 10-15 см. К стене/трубе фартук и лента прижимается металлической планкой или профилем. В конце лента [4] перекрывается дополнительным листом Ондувиллы [5]

Ондувила _10.jpg

* Характеристики покрывающего фартука:
Полная длина: 1,02 м
Полезная длина: 0,79 м
Нахлест: 1 волна

* Характеристики Ондуфлеш-Супер:
Полная длина: 2,5 м
Ширина: 30 см


Оформление вентиляционного выхода

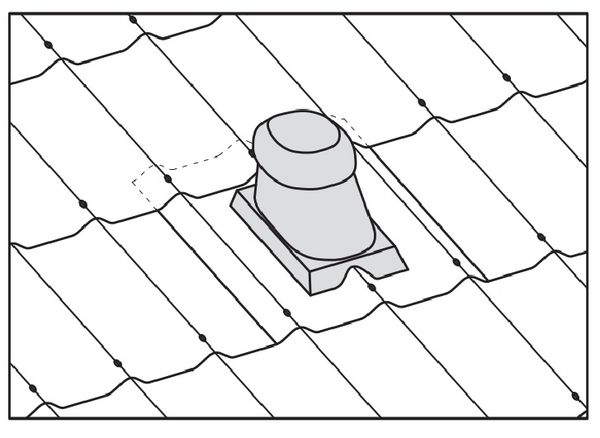

Выход воздуха из-под кровли можно обеспечить при помощи Вентиляционной трубы или Кровельного вентилятора. Верх основания перекрывается следующим рядом черепицы Ондувилла

Ондувила _11.jpg

* Характеристики кровельного вентилятора:
Размеры основания:
0,40х0,48м

Ондувила _12.jpg
* Характеристики вентиляционной трубы:
Размеры основания:
0,40х0,48м

Ондувила _13.jpg
