Инструкция по монтажу материалов для пола

Инструкция по монтажу инфракрасного пленочного теплого пола

Необходимые для монтажа инструменты и материалы:

1.  Теплоотражающий материал с лавсановым покрытием (подложка);
2.  Инфракрасная пленка (термопленка);
3.  Терморегулятор;
4.  Выносной термодатчик (идет в комплекте с терморегулятором);
5.  Силовой провод (провод питания);
6.  Комплекты для соединения (наконечники-люверсы);
7.  Изоляционная БутилКаучуковая лента;
8.  Металлизированный скотч;
9.  Плоскогубцы;
10.  Дырокол;
11.  Напольное покрытие.

Укладка теплоотражающего материала:

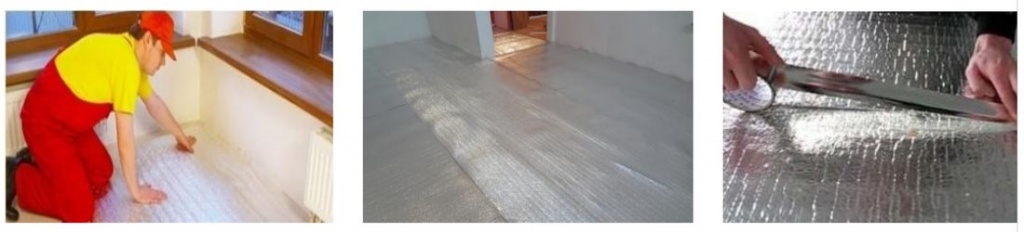

Очистите поверхность пола от грязи и пыли. На ровную поверхность уложите теплоотражающую лавсановую подложку блестящей стороной вверх.
Рекомендуется использовать подложку толщиной 2,5 – 5,0 мм. в зависимости от напольного покрытия. В местах стыка подложку зафиксируйте металлизированным скотчем.

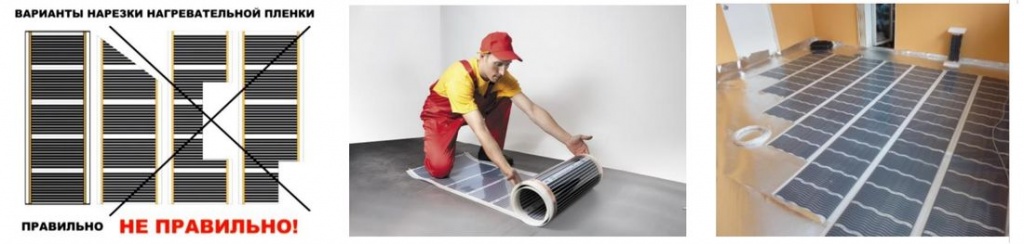

Отмерьте необходимую по длине инфракрасную пленку. Отрежьте и уложите ее на теплоизоляционную подложку МЕДНОЙ ШИНОЙ ВНИЗ. Укладка инфракрасного теплого пола под мебелью без ножек не допускается!!!

Установка выносного термодатчика:

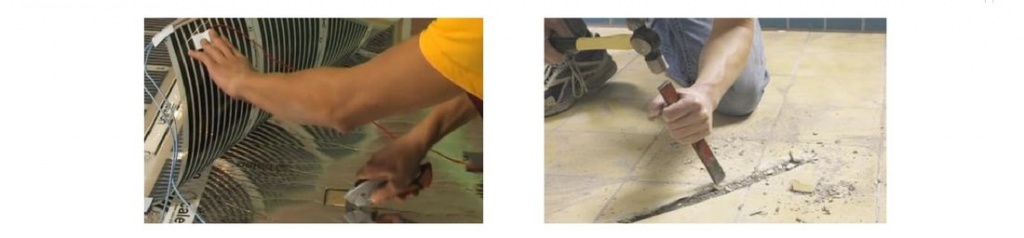

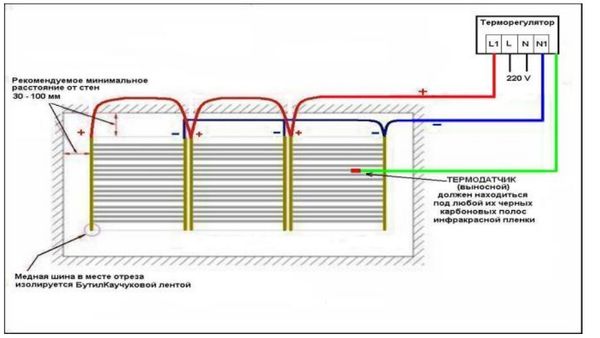

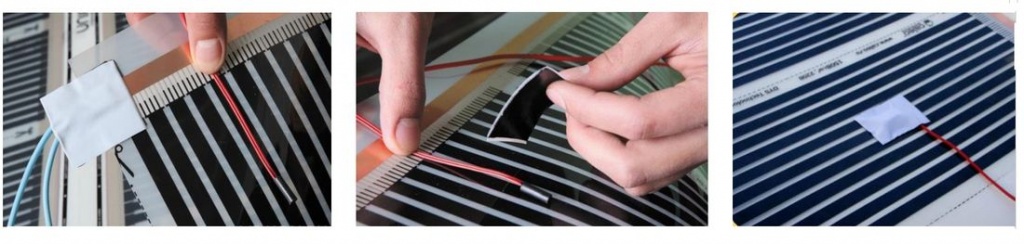

Рассчитайте его местоположение так, чтобы он находился под любой из черных карбоновых полос инфракрасной пленки. На теплоизоляции, в месте расположения термодатчика, сделайте вырез (а при необходимости - небольшое углубление в полу), чтобы выдержать ровную поверхность для укладки напольного покрытия. Зафиксируйте термодатчик скотчем или БутилКаучуковой лентой к термопленке.

Подключение инфракрасной пленки:

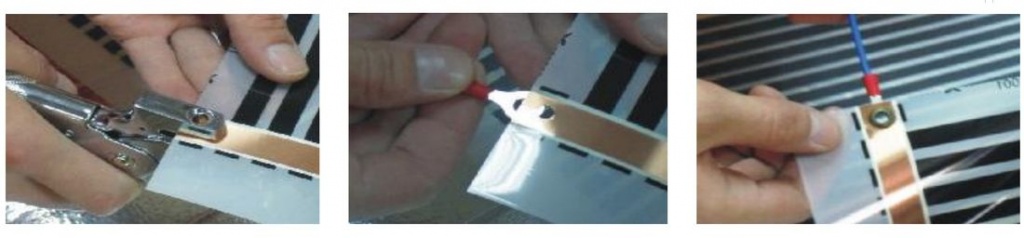

Пробейте дыроколом отверстие в медной шине термопленки.Установите наконечник ВНУТРЬ МЕЖДУ ДВУМЯ СЛОЯМИ ТЕРМОПЛЕНКИ. В пробитое отверстие вставьте люверс, а с другой стороны люверса наденьте шайбу. После этого обожмите люверс плоскогубцами. Зачистите провод и вставьте его в наконечник. Обожмите наконечник плоскогубцами, чтобы зафиксировать в нем провод (так же для подключения провода к термопленке, вместо наконечников-люверсов можно использовать пайку).



При подключении нескольких отрезков инфракрасной пленки к одному терморегулятору, следует соблюдать параллельный способ подключения!!!

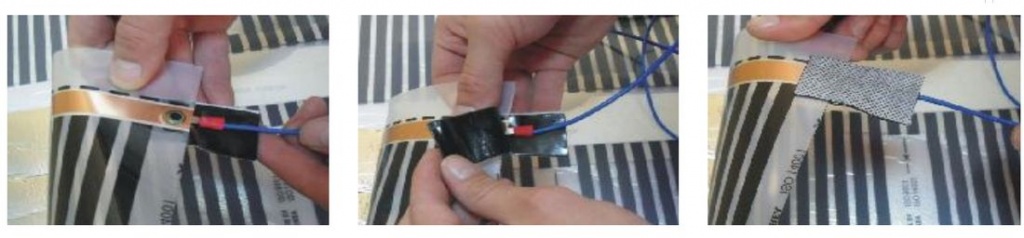

Убедившись в надежности соединения проводов в наконечниках, заизолируйте места соединения БутилКаучуковой лентой с двух сторон.



Так же следует заизолировать противоположные концы медной шины термопленки.



В местах расположения БутилКаучуковой ленты и под провода питания, сделайте вырезы в лавсановой подложке (а при необходимости - небольшие углубления в полу), чтобы выдержать ровную поверхность для укладки напольного покрытия.

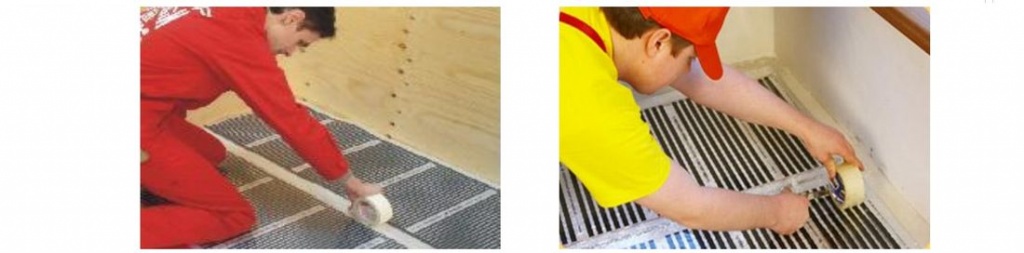

Закрепите полосы термопленки к подложке металлизированным скотчем, чтобы избежать сдвига полос под напольным покрытием.

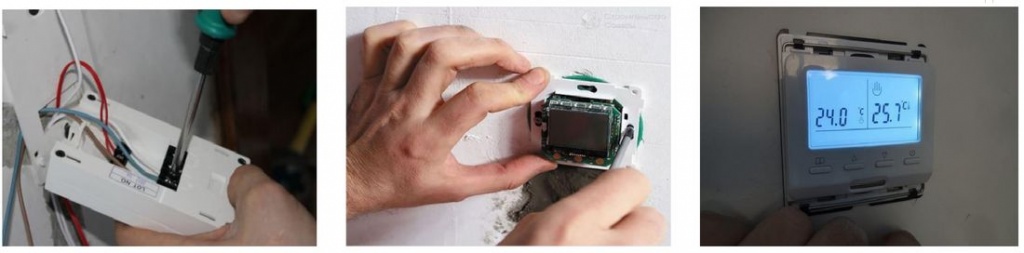

Подключите систему «теплый пол» и выносной термодатчик к терморегулятору. Проверьте работоспособность системы путем подключения к сети

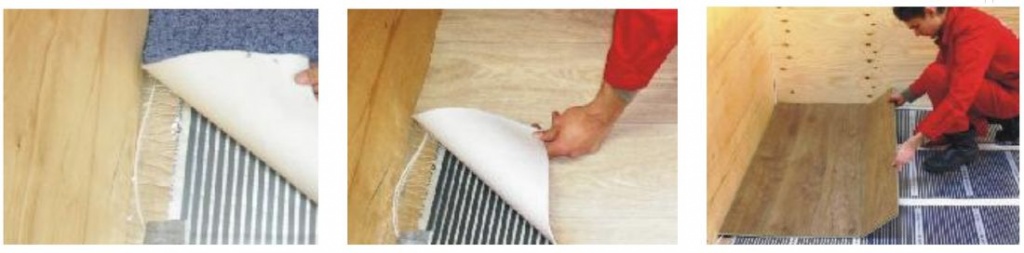

Уложите ламинат, ковролин, линолеум.



Система «Теплый пол» готова к эксплуатации.
