Установка регулируемых лаг для пола

Кронштейны для установки лаг. Инструкция по установке

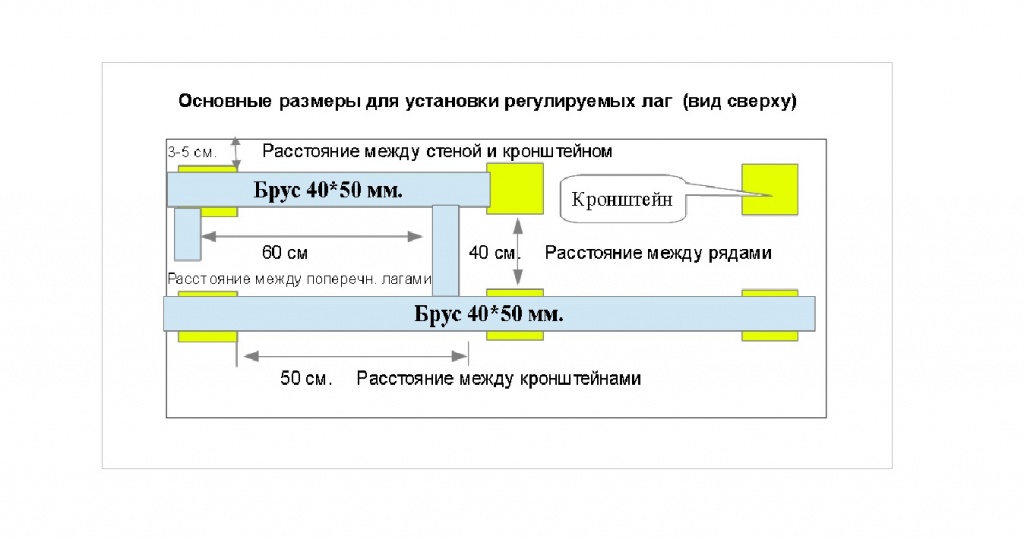

Установка кронштейнов и деревянных лаг (рис.1)

Кронштейны крепятся к основанию пола при помощи дюбель-гвоздей 6*60 мм. Для правильного монтажа. следует учитывать основные размеры.

Далее деревянные лаги сечение 40*50 мм, крепятся к кронштейнам при помощи 4-х саморезов.


Установка кронштейна

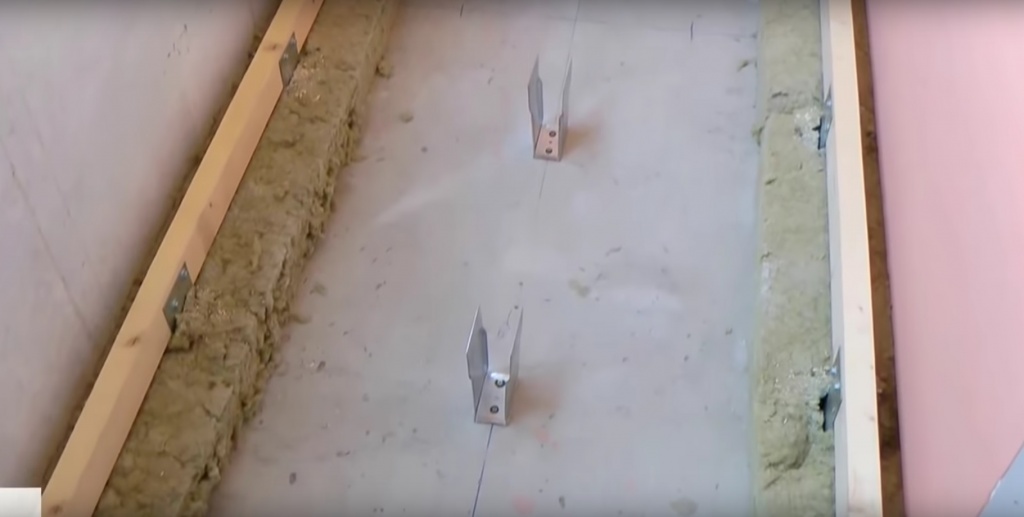

Кронштейны при помощи дюбель гвоздей 6*60 мм. крепятся к основанию пола.

Крепим к основанию пола.jpg

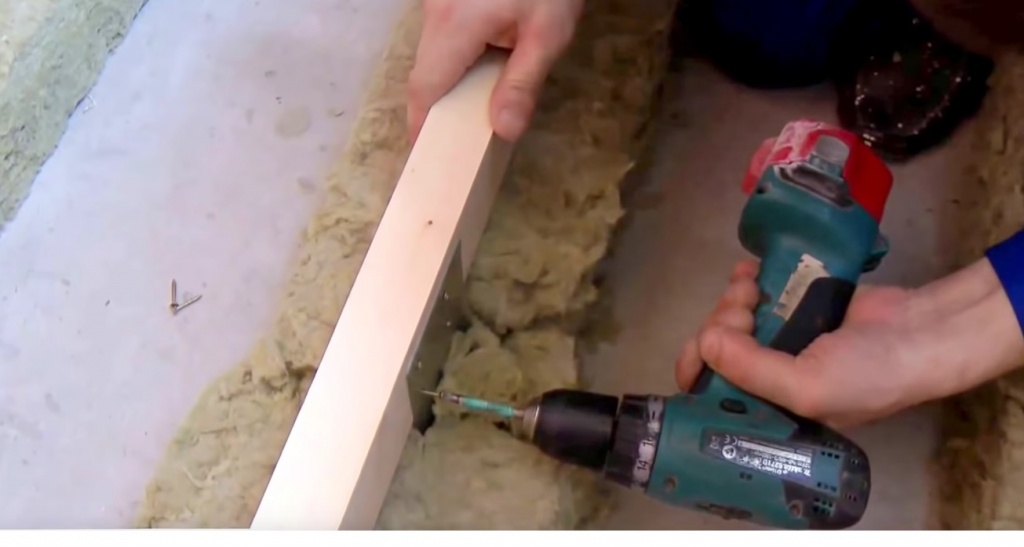

В кронштейн устанавливается брус и фиксируется саморезами.

Крепим саморезом.jpg

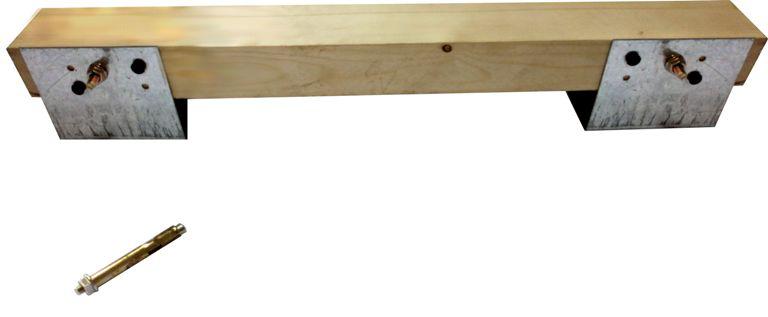

В установленном кронштейне и брусе сверлится сквозное отверстие диаметром d=6-7 мм. В получившие отверстие устанавливается болт с гайкой 6*60 мм.

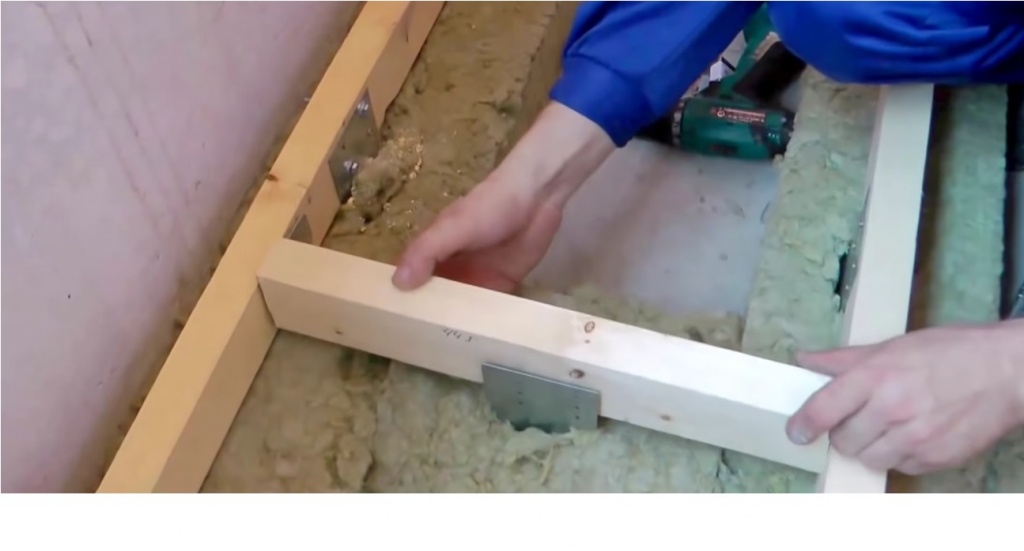

Устанавливаем поперечные лаги, что бы сделать конструкцию жёсткой и исключить боковое качение основных лаг

Поперечные лаги.jpg

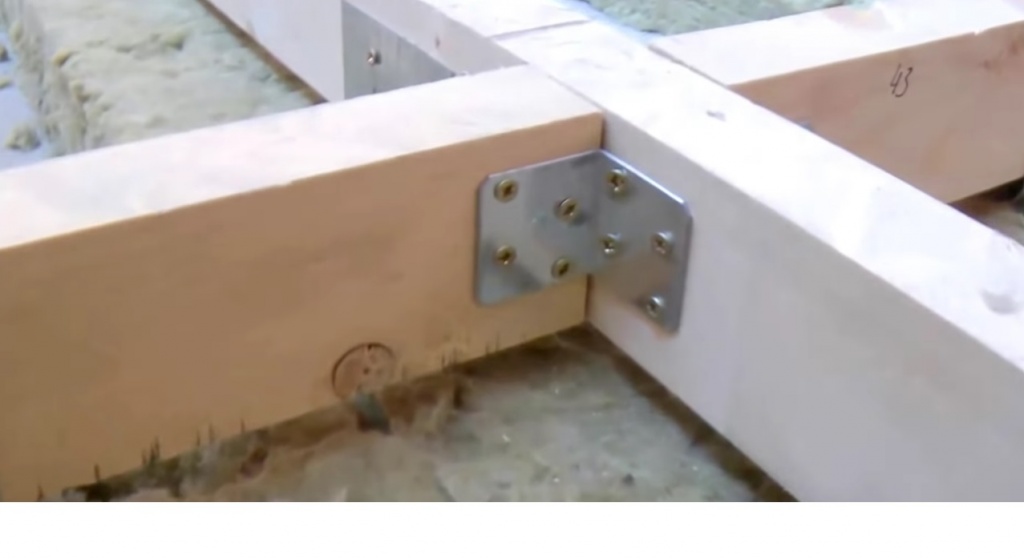

Поперечные лаги крепятся при помощи перфорированных углов

Крепление углов.jpg

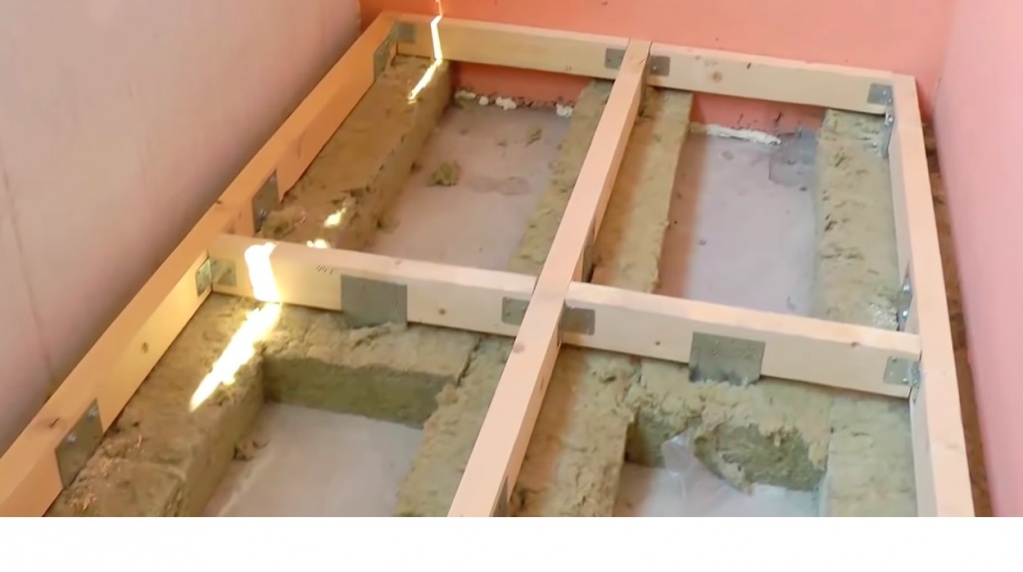

Каркас собран, остается выбрать основание в качестве основания можно использовать фанеру, доску пола и плиты квик дек

Каркас готов.jpg

Для установки лаг понадобятся следующие элементы.
	- Дюбель -гвозди 6*60 мм. Из расчета 2-дюбель гвоздь на 1-кронштейн

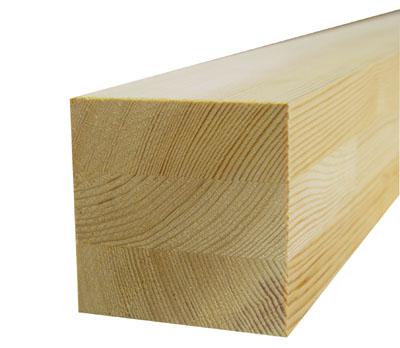

	- Брус сечением 40*50 мм.

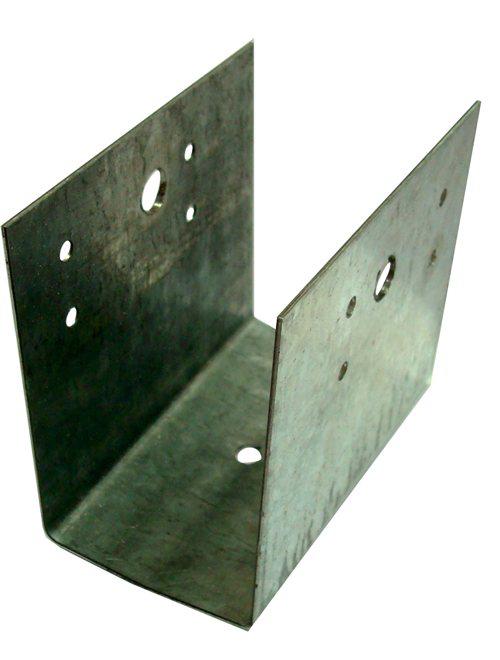

	- Кронштейн – устанавливается на лаги с шагом 50 см - Для поперечных лаг используют 2 шт. на 1 м2

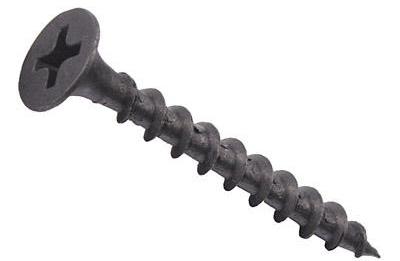

	- Саморез гипс.-дерево 3,5*32 мм., крупная резьба . Средний расчет 6 -8 шт. на 1- кронштейн.

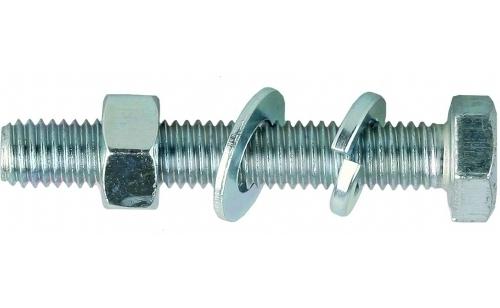

	- Болт с гайкой 6х60 мм. Применяется для крепления лаг к кронштейнам возле стены. Где нет возможности использовать саморезы.

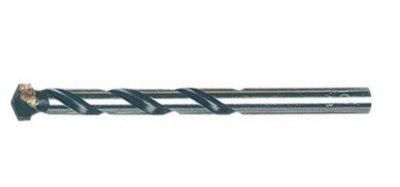

	- Сверло по бетону d=6 мм. - Сверло по металлу d=6-7мм.

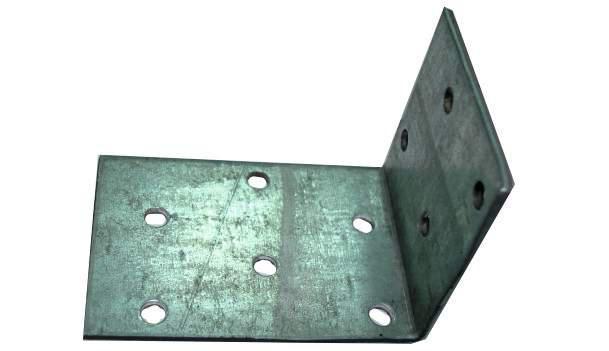

	- Соединитель угловой 404040 мм.. -Используется для крепления промежуточных лаг. Расход составляет на 1 -ну промежуточную лагу 4 штуки.

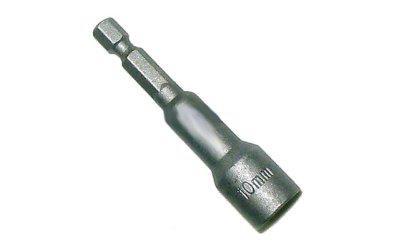

	- Насадка шестигранная магнитная 10/45 мм - для стягивания болтов.
