Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

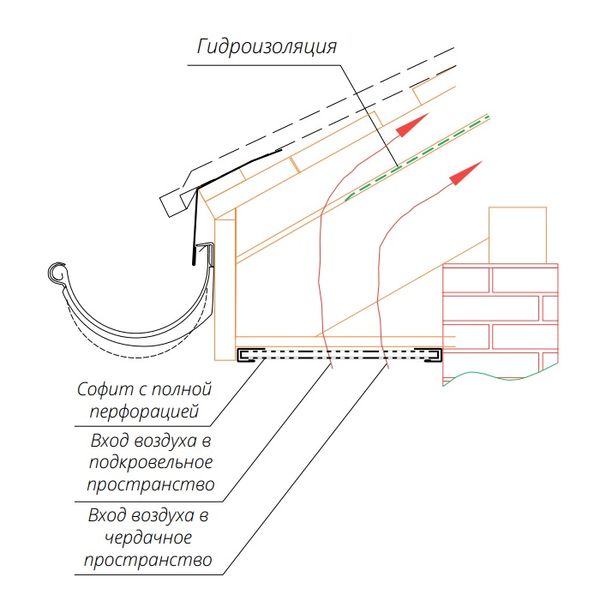

На рисунке приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

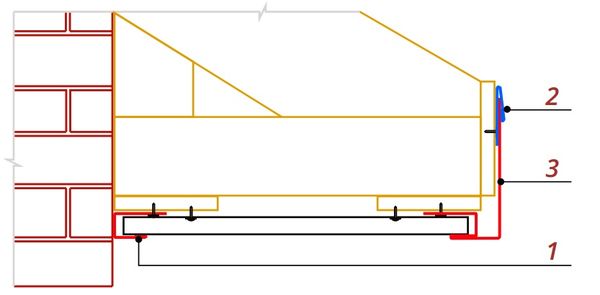

В качестве приемного профиля со стороны стены используйте J-профиль (1) . Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.


рис. 1

По верхней линии лобовой доски закрепите Финишную планку (2.)
Приложите J-фаску (3) к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.
Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке 1. Использование финишной планки позволяет исключить волнистость плоской части
J-фаски.

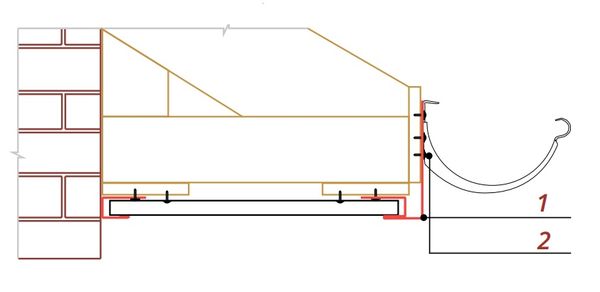

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис.
2). В этом случае рекомендуется крепить J-фаску (1) сверху саморезами (2 ) в  перфорацию


рис. 2

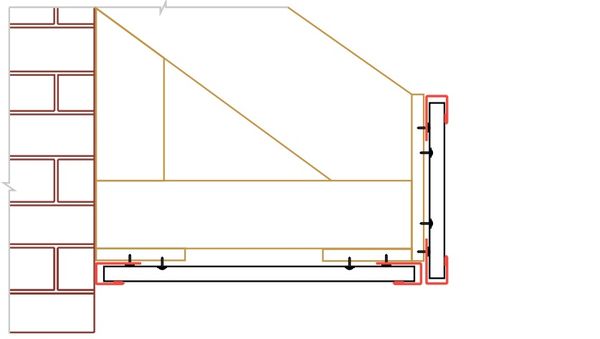

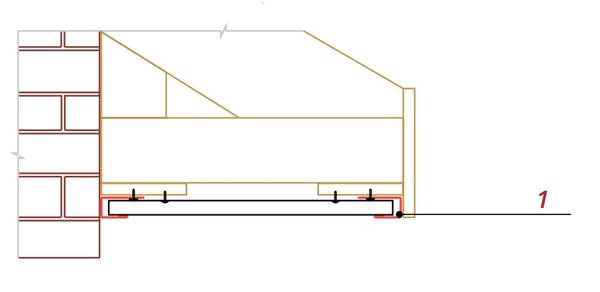

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля (1)


рис. 3

Наращивание и поворот доборных элементов

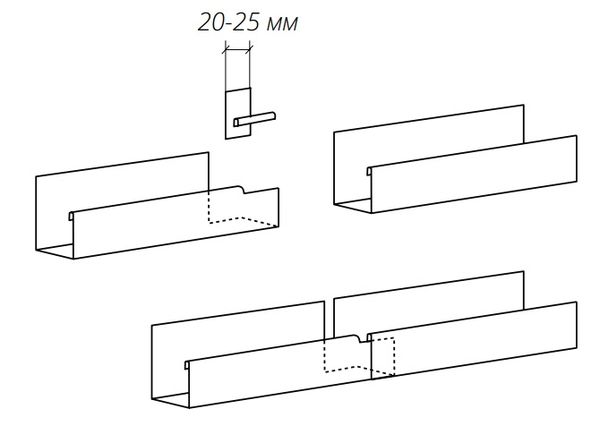

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 4 для J-профиля и на рис. 5 для J-фаски.
Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.
Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи. J-профиль допускается монтировать просто встык.


рис. 4

рис. 5

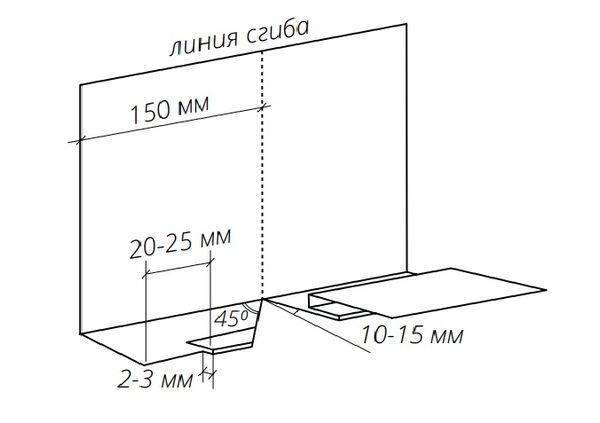

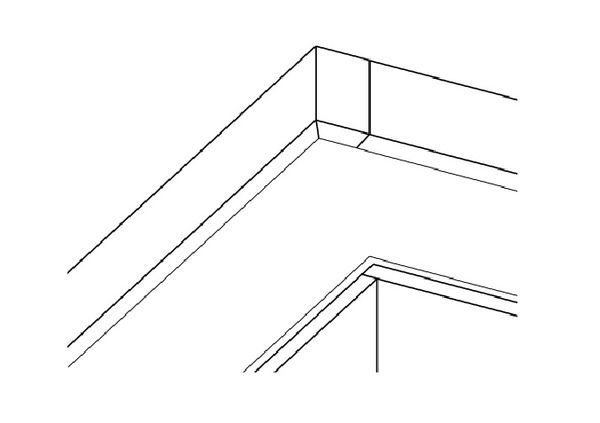

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла. Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 6). Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки. Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.


рис. 6

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 7).


рис. 7

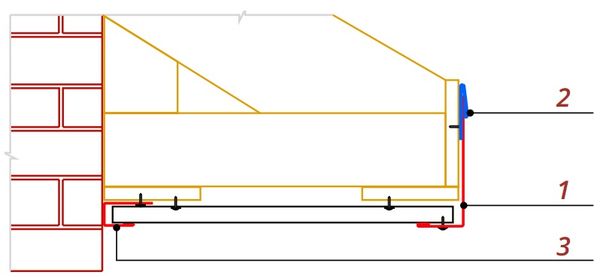

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски (1) можно использовать финишную планку (2)


рис. 8

Монтаж панелей софита при использовании J-фаски

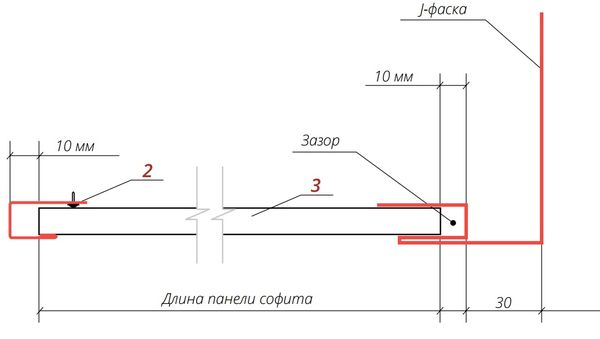

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.


рис. 9

Начинайте монтаж панелей от края или от угла карнизного свеса. Заведите подготовленную панель (3) до упора в паз J-профиля (2), второй край вставьте в паз J-фаски (1). Сдвиньте панель на середину пазов и закрепите саморезами (рис. 9).

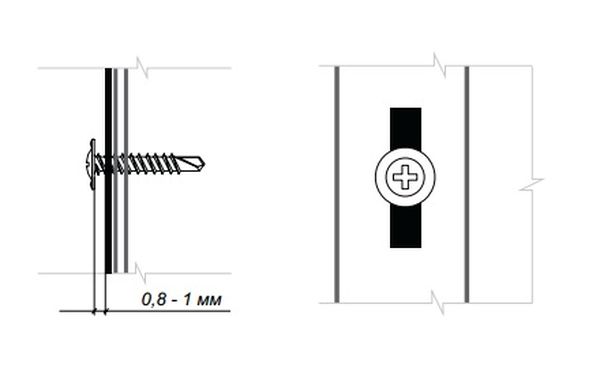

Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали


рис.10

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем

Схема с лобовой планкой

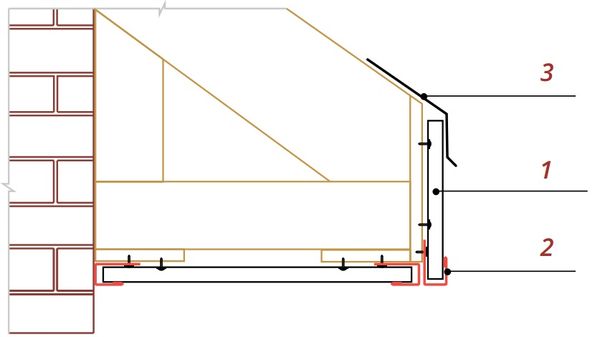

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку (1 )


рис 11.

Закрепите J-профиль 3 и Финишную планку 2, как описано выше. Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм. Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях


рис. 12

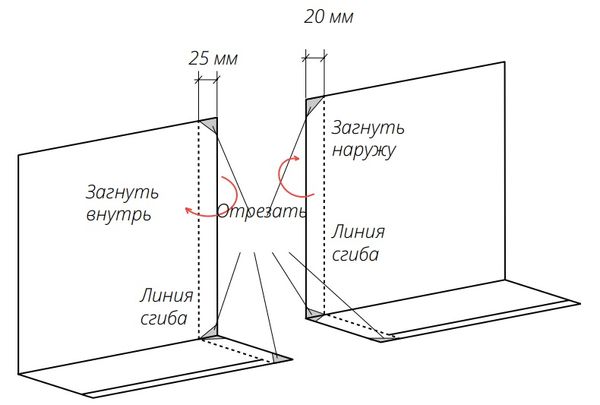

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок. Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке


рис. 13

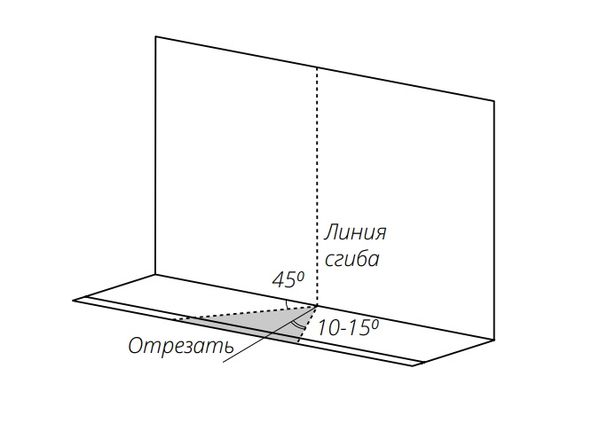

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита (1.) На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную (2)


рис. 14

Менее эстетичный, но более простой вариант, – используя 2 J-профиля


рис. 15.

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.


рис. 16

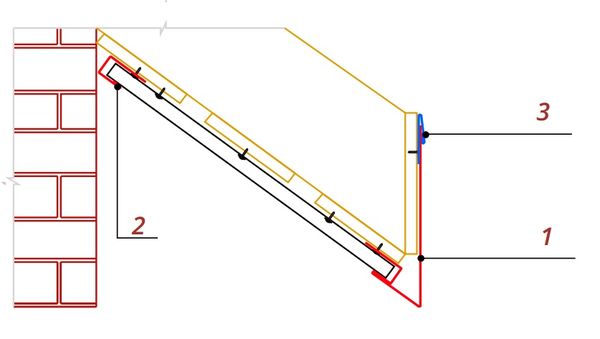

На рисунке показан вариант с использованием стандартной J-фаски (1), J-профиля (2) и финишной планки (3). Угол загибается до нужного показателя с
помощью двух досок или брусков.
Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

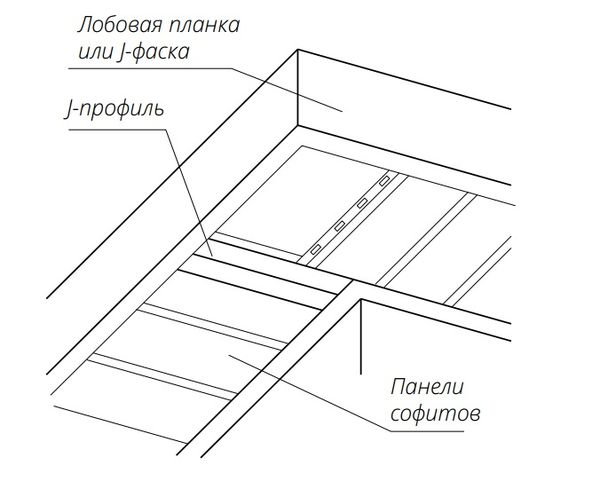

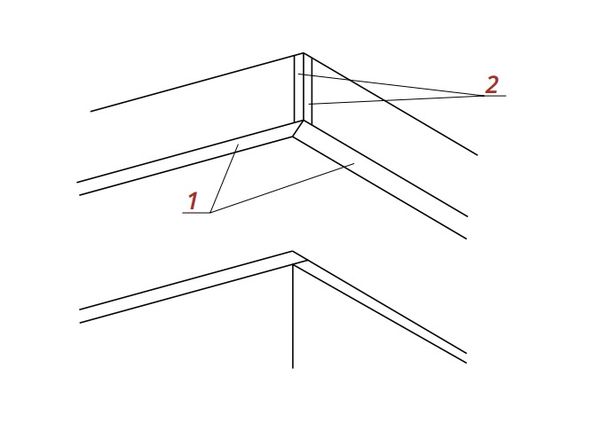

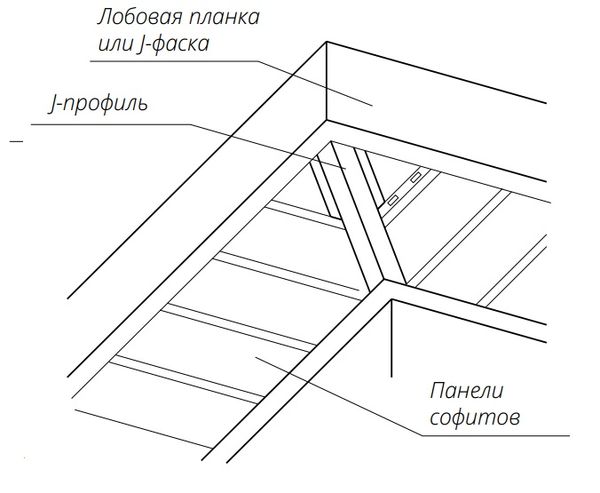

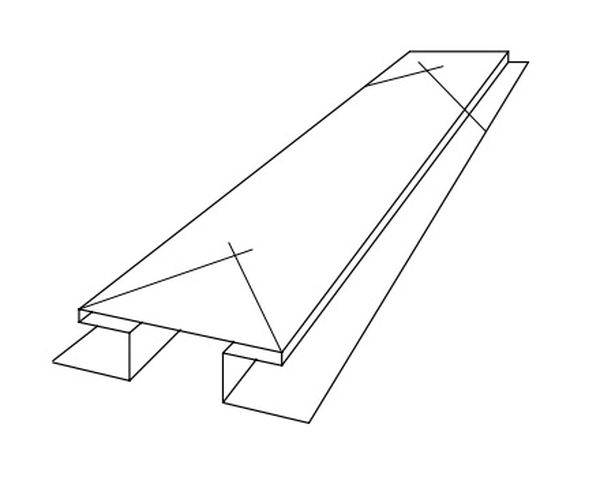

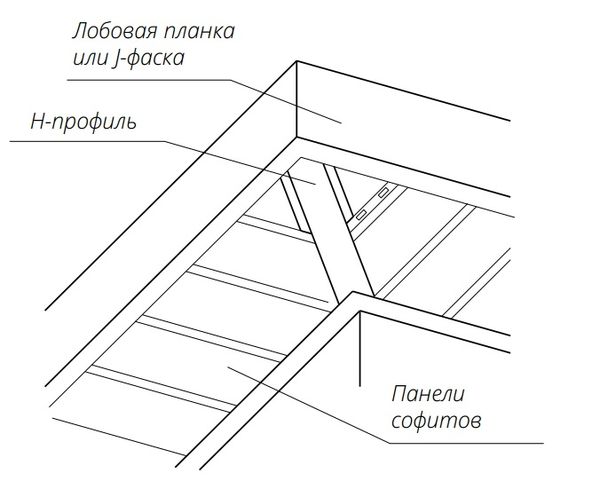

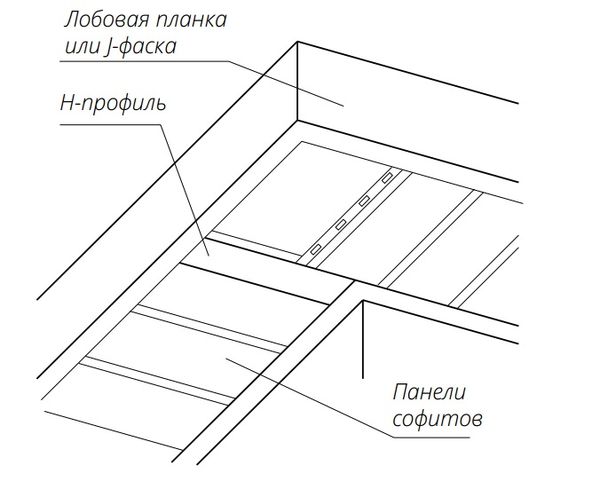

Оформление поворота можно производить как по диагонали (рис. 17, рис. 18), так и под прямым углом (рис. 19, рис. 20). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 17, рис. 19) либо (2) J-профиля (рис. 19, рис. 20). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.


рис. 17

рис. 18

рис. 19

рис. 20

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте
лишнее  Закрепите планку саморезами к обрешетке.


рис. 21.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.
При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.
Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с неабразивным моющим средством или струей воды под давлением 2-3 атм.
