Инструкция по монтажу водосточной системы Альта-Профиль

Несколько особо важных моментов перед началом монтажа: (Рис_1)

Желоб не должен выходить за пределы линии А, являющейся продолжением ската кровли, либо быть ниже на 2 см. Это нужно для того, чтобы не повредить желоб при массовом таянии снега и схода ледяных глыб с крыши.

Желоб должен выходить за пределы свеса кровли в пределах 1/2 - 2/3 диаметра желоба.

Монтаж желобов следует начинать с самого дальнего от воронки места. При монтаже желобов требуется обеспечить уклон 3 мм на 1 м.п., необходимый для нормального стока воды.
Устанавливать таким образом, чтобы верхний наружный край желоба не выходил за пределы линии, являющейся продолжением ската кровли, и не располагался ниже этой линии на 2-3 см.

Рассчитываем количество кронштейнов для крепления желоба с шагом 60 см.

Рассчитываем количество хомутов для крепления водосточной трубы с шагом 180 см.

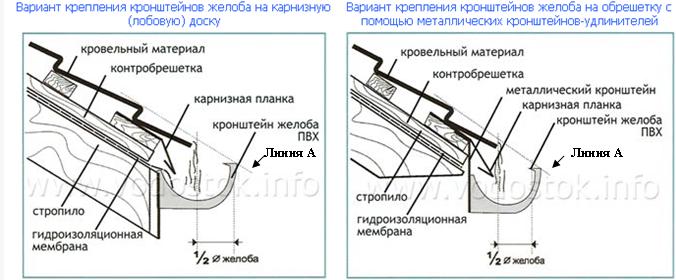

Рис_1. Варианты крепления  желоба

1. Установка металлических кронштейнов желоба.

Рис_2. Желоб и установка металлического желоба

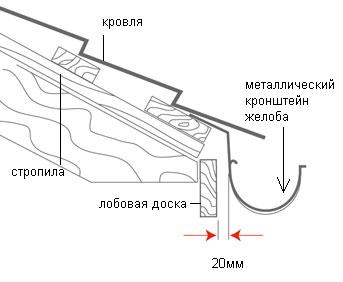

При креплении первого и последующих металлических кронштейнов необходимо учитывать минимальный технологический зазор между лобовой доской и вертикальной частью кронштейна не менее 20 мм. Крайние кронштейны устанавливаются на расстоянии

15 см от краев крыши. В целях обеспечения надежности системы рекомендуется также устанавливать кронштейны с обеих сторон от каждой воронки, угла и муфты желоба и как можно ближе к их краям. Далее натяните шнур между наружными концами этих кронштейнов, выровняйте по нему остальные кронштейны через каждые 60 см друг от друга с учетом направления отвода воды, чтобы обеспечить необходимый уклон. Крепить кронштейны необходимо на внешнюю сторону лобовой доски, а не на ее внутреннюю сторону, учитывая законы физики и нагружаемую емкость для отвода вод. В идеале, монтаж водосточной системы удобнее и проще проводить до установки кровли, но в случае когда она установлена, и есть сложность крепежа удлинителя с кронштейном, то имеет смыл закрепить на лаги с крыши ЛОБОВУЮ ДОСКУ и на нее уже крепить кронштейны. Кронштейны крепятся только вертикально под углом 90⁰

2. Установка пластикового кронштейна желоба на лобовую доску.

Перед началом работы убедитесь, что лобовая доска установлена ровно, неровная поверхность доски может значительно исказить внешний вид водостока. Отметьте на лобовой доске места установки кронштейнов. Прикрепите первый и последний кронштейн желоба. Крайние кронштейны устанавливаются на расстоянии 15 см от краев крыши. Далее натяните шпагат между наружными концами этих кронштейнов. Остальные кронштейны устанавливаются с шагом около 60 см и крепятся при помощи шурупов. Далее определите места слива, размеры и количество угловых элементов.

Рис_3. Вид пластиковых кронштейнов

3. Установка желоба.

Рис_4а. Установка желоба

Монтаж желобов начинаем с высшей точки ската. Слив из желоба может быть выполнен в начале ската или в его середине. Это нужно учитывать при разметке мест крепления (мест установки опор-кронштейнов) желобов. Вставьте желоб в кронштейн и надавите на него вниз, пока желоб не встанет на место со щелчком

Рис_4б. Расположение желоба относительно карнизного свеса

4. Установка воронки.

Прежде чем установить воронку, нужно определиться с местом ее расположения. Желоб, на котором будет крепиться воронка, не должен состоять из отдельных частей, и отверстие под воронку должно вырезаться в желобе размером 80-100 мм. Затем установите воронку на нужное место желоба. Отметьте на желобе диаметр отверстия воронки. С помощью универсальной биметаллической коронки диаметром 102 мм, выпилить сливное отверстие. Рекомендуется работать на малых оборотах и делать несколько витков назад, чтобы пластик становился более мягким. С отрезанной кромки удалить заусенцы. Зацепите кромку воронки за задний край желоба и заведите его за передний край желоба до щелчка. При установке воронки очень важно, чтобы кронштейны желобов монтировались с двух сторон воронки и как можно ближе к ее краям. При недостатке места для размещения второго кронштейна допускается его отсутствие. Правильная установка воронки на целиковый желоб и поддержка ее кронштейнами обеспечит необходимую прочность при снеговых нагрузках.

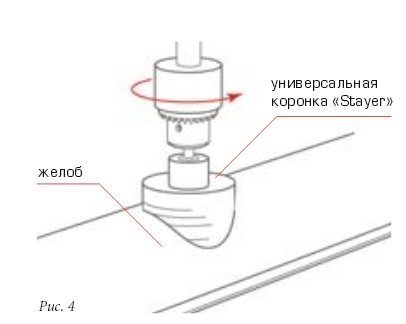

Рис_5. Вырезаем отверстие в желобе

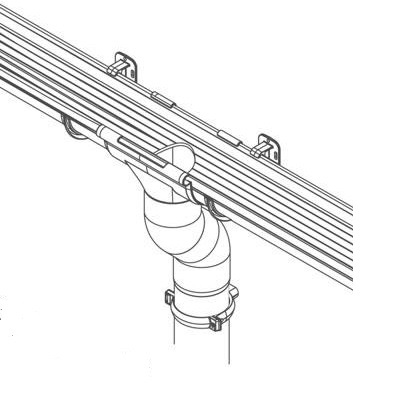

Рис_6. Установка воронки

5. В отверстие воронки вставьте металлическую сетку (не обязательно).

6. Установка муфт желобов.

На внутренней стороне муфты имеются специальные ограничители с надписью «STOP», которые специально ограничивают ту зону, в пределах которой нельзя соединять элементы. В процессе эксплуатации водосточной системы возможны линейные расширения. На месте стыка желобов зацепите кромку муфты за задний край желоба, а затем заведите переднюю кромку элемента за передний край желоба и защелкните в замок. С обеих сторон муфты желоба необходимо устанавливать кронштейны желоба для придания необходимой прочности системе.

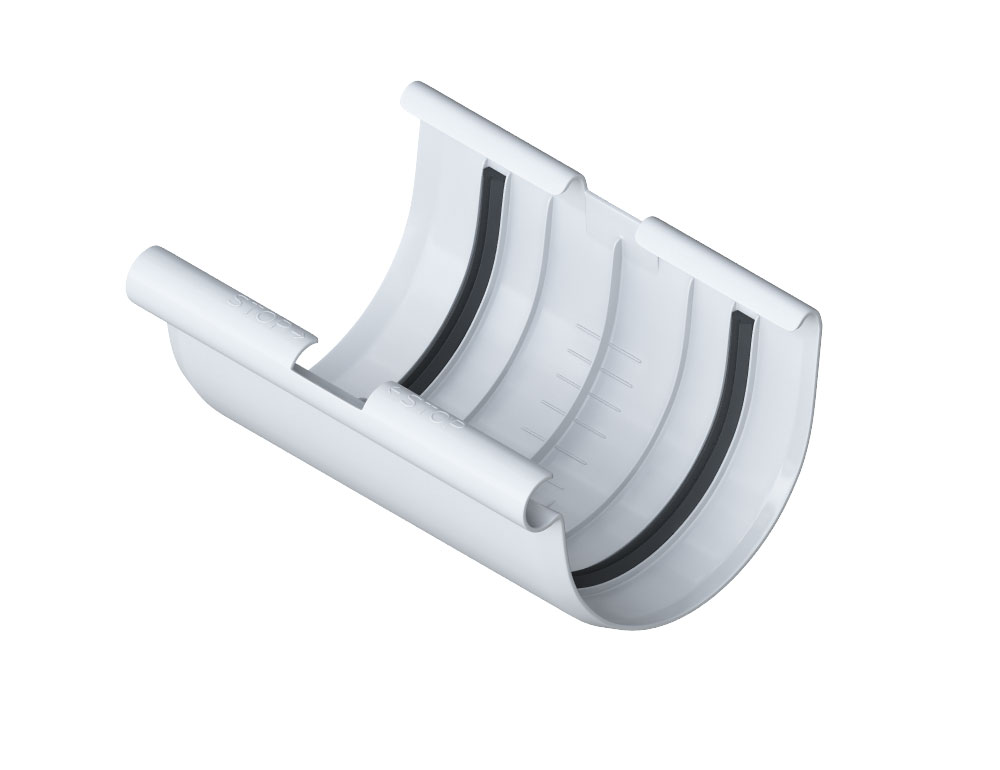

Рис_7а. Муфта Желоба

Рис_7б. Соединение желоба при помощи муфты желоба

7. Установка универсального угла желоба.

При креплении углового элемента кронштейны желоба должны монтироваться как можно ближе к его краям. На внутренней стороне угла желоба имеются специальные ограничители с надписью «STOP», которые специально ограничивают ту зону, дальше которой вставлять желоба запрещается. Вставьте один край желоба в угол в специальные закругления до защелкивания и до ограничительной линии «STOP». Другой край угла аналогичным образом соедините с другим желобом. В случае если угол здания или сооружения более 90°, и необходимо установить желоб по всему периметру, то используется следующая комбинация. На стенке собирающего желоба вырезается отверстие с помощью универсальной биметаллической коронки. В это отверстие вставляется второй желоб под заданным углом. Торец собирающегося желоба закрывается заглушкой.

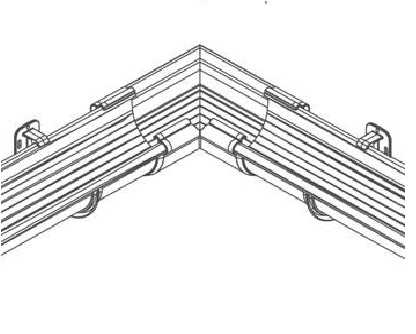

Рис_8. Установка угла желоба

8. Установка заглушки.

Установите на торец желоба заглушку. На внутренней стороне заглушки имеются специальные «усики», благодаря которым она надежно фиксируется на желобе в трех точках. Компания «Альта-Профиль» производит заглушку универсальную, которая закроет любой торец желоба.

Рис_9. Установка заглушки

9. Установка колена трубы.

Колено трубы — это один из элементов водосточной системы, который служит для соединения различных элементов между собой. Колена трубы предназначены для обхода карнизных выступов и изменения направления течения воды. Данные элементы могут достаточно просто изменить положение трубы за счет соединения труб, находящихся под разными наклонами. Изгиб колена трубы составляет 45°, 67°. Различный угол изгиба позволяет максимально правильно и надежно соединить все элементы водосточной системы воедино. При необходимости можно стыковать между собой колена с разными углами, в практике такое встречается крайне редко. Между собой колена соединяются без специальных соединений (муфта трубы не требуется).

Рис_10. Установка колена трубы

Колена устанавливаются по направлению стока. Угол наклона колен измеряется отклонением от вертикальной оси. При монтаже водосточной системы колена трубы нужны для перехода от карнизного свеса к вертикальной стене.

Верхний хомут устанавливается непосредственно под коленом водосточной трубы. Откройте хомут трубы, отогнув его часть. Вставьте трубу до характерного щелчка. Затем зафиксируйте трубу, защелкнув хомут, и закрепив шурупом. При этом на трубе плотно должен фиксироваться только верхний хомут, остальные хомуты устанавливаются с зазором, для обеспечения возможного хода трубы при линейном расширении.

11. Установка хомутов трубы.

Рис_11. Установка хомута

Длинна крепежного самореза подбирается с учётом "пустотного бутерброда", который возникает после монтажа на стены утеплителя, профиля и сайдинга. В сайдинге просверливается отверстие диаметром 10 мм. В центр вворачивается саморез. На винтовую часть надевается опора хомута, которая фиксируется изнутри и снаружи гайками с шайбами. Хомут монтируется только на плоскую часть сайдинга. Длина самореза выбирается из расчета: 20 мм свободной винтовой части + 40 мм длина вворачиваемого в стену участка + расстояние от стены дома до внутренней поверхности сайдинга. При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм. Ввернуть шпильку через центр отверстия в стену дома. Винтовая часть должна выступать над сайдингом на 15-20 мм. Навернуть на винтовую часть шпильки гайку до контакта с поверхностью сайдинга. Надеть шайбу, надеть на шпильку опору хомута. Навернуть изнутри опоры хомута до упора гайку с шайбой. Выставить хомут в нужное положение. Затянуть гайку под опорой хомута до упора.

12. Установка муфты трубы.

Для соединения двух труб используется муфта трубы.

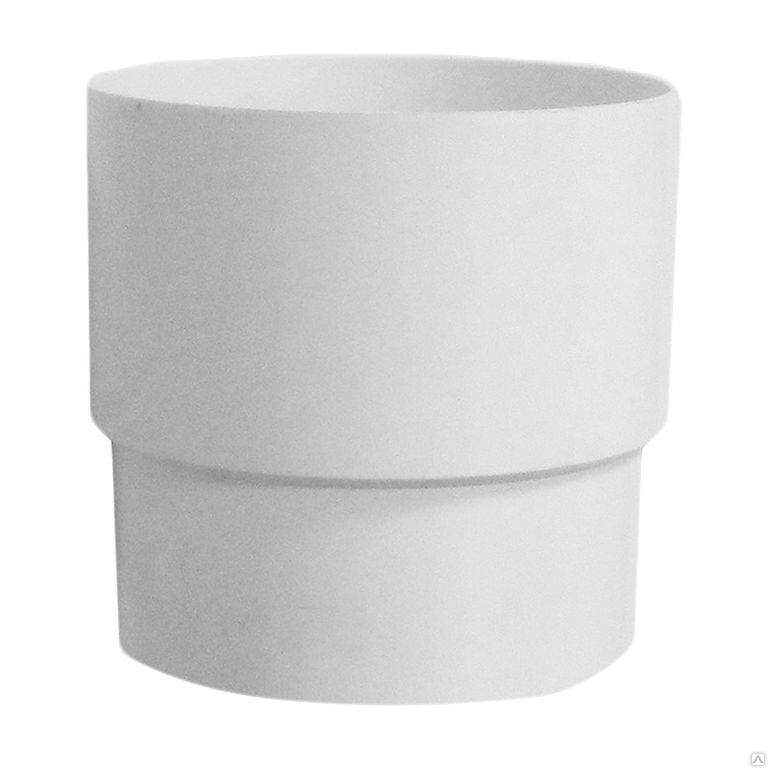

Рис_12. Муфта трубы

13. Установка слива.

Рис_13. Установка слива

Слив располагается на уровне 20 см. от земли, в противном случае вода будет сильно разбрызгиваться. Он имеет отверстия для саморезов, чтобы надежно закрепить на конце водосточной трубы. Предлагаем саморезы по металлу с частой резьбой 16 мм.

Рекомендации по монтажу, упаковке и хранению водосточной системы:

Преимуществом монтажа водосточной системы является то, что возможно 2 способа установки водостока. Первый способ - это сбор всей системы на земле, т.е. горизонтально, а затем система аккуратно вставляется в кронштейны, установленные по периметру здания. Этот способ идеально подходит для маленьких домов и небольших площадей. Второй способ более распространенный. Заключается он в поэтапной сборке всей водосточной системы непосредственно на здании. Монтаж осуществляется строго по принципу «сверху-вниз». Более подробно рассмотрим этот способ монтажа.

Вся работа начинается непосредственно с установки кронштейнов желоба. Использование пластиковых или металлических кронштейнов зависит от того, как будете крепить водосточную систему: к стропилам крыши (на обрешётку) или к лобовой доске. Для крепления к стропилам необходимо использовать только металлические кронштейны желоба и металлический кронштейн-держатель. Для установки на лобовую доску можно применять пластиковые кронштейны желоба. Кронштейны крепления желоба должны монтироваться с двух сторон фитингов, как можно ближе к их краям.

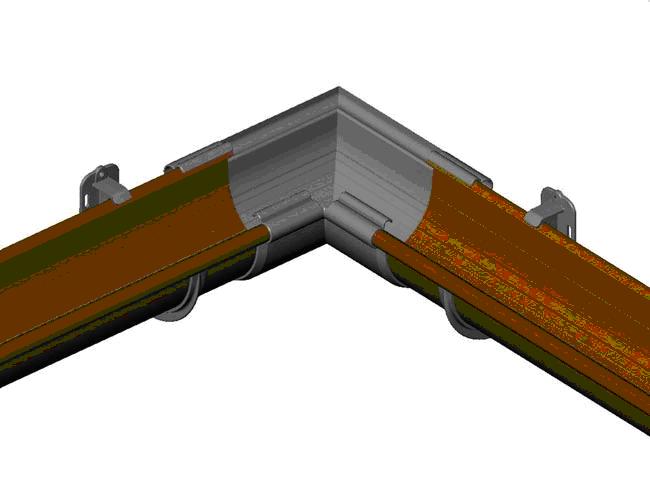

1. Кронштейны крепления желоба должны монтироваться с двух сторон углового элемента, как можно ближе к его краям.

2. Жёлоб не должен быть из двух половинок и отверстие должно вырезаться в желобе.

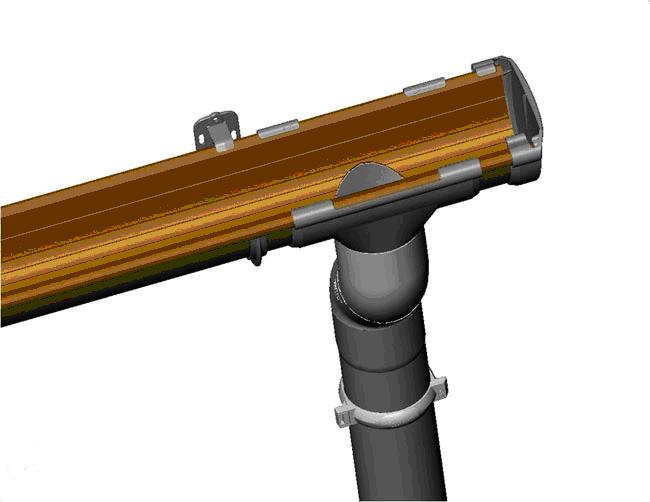

Кронштейны крепления желоба должны монтироваться также с двух сторон сливной воронки и как можно ближе к ее краям. Дополнительно нужно монтировать кронштейн для крепления сливной трубы сразу у ее начала.

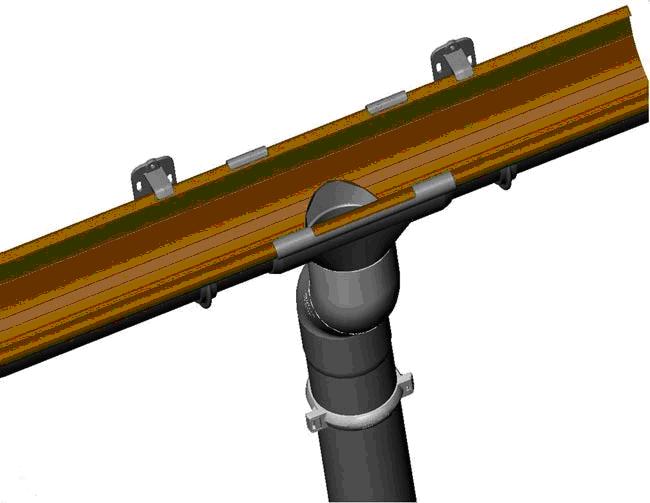

При недостатке места для размещения второго кронштейна крепления желоба возможен показанный вариант монтажа. Здесь, как и в первом случае, важно чтобы желоб был целым и сливное отверстие вырезалось в нем. Эти рекомендации позволяют повысить механическую жесткость сборной конструкции. Большое значение уделяется упаковке основных элементов и комплектующих водосточной системы, поскольку в процессе хранения и транспортировки возможно повреждение продукции.
